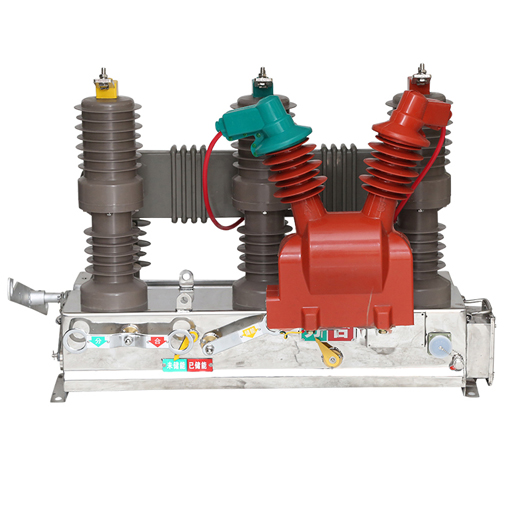

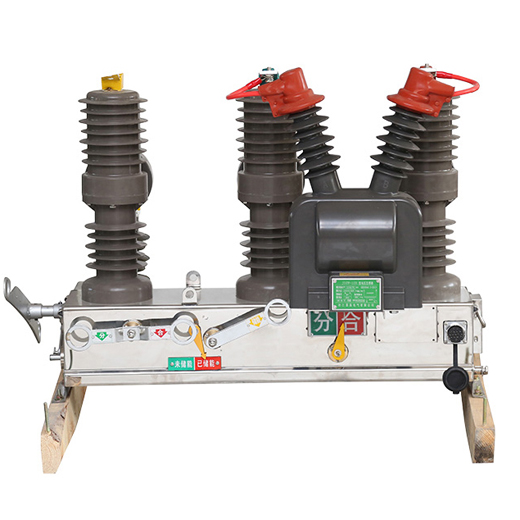

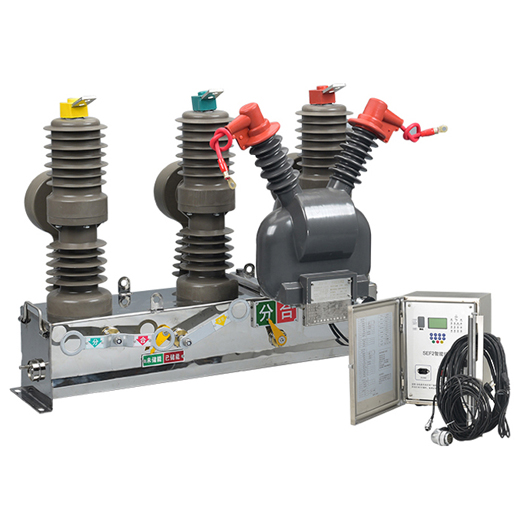

ZW32-12(G)户外高压真空断路器
产品概述

ZW32-12(G)□/T系列户外高压交流智能真空断路器(以下简称“智能断路器”), 为额定电压1 2kV、三相交流50Hz的户外高压配电开关设备, 主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流, 适用于变电站及工矿企业配电系统中作保护和控制之用, 亦可用于农村电网等需要频繁操作的场所。

智能断路器符合:

GB 1984—2014《高压交流断路器》

DL/T 402—2007《高压交流断路器订货技术条件》

DL/T 403—2000《12kV~40.5kV高压真空断路器订货技术条件》

DL/T 721—2013《配电自动化系统远方终端》等技术标准。




性能特点

总体结构为三相支柱式, 壳体密封性能良好;

外壳 (箱体) 采用SUS304无磁不锈钢材料, 经进口氩弧焊机精密焊接并亮化(抛光)处理, 外观精美, 永不锈蚀;

真空灭弧室通过绝缘拉杆与操动机构连接, 性能稳定可靠;

真空灭弧室与主导电回路及绝缘支撑等部件用环氧树脂经APG工艺浇注成一个有机的整体, 并采用硅橡胶包封,具有良好的抗凝露性能和机械强度;

采用高性能的小型化弹簧操动机构, 其结构简单, 机械寿命长, 兼具电动、手动储能及分、合闸操作功能;

结构新颖, 体积小, 重量轻, 便于安装;

可实现三段式保护、零序接地保护、重合闸及远方通信等功能;

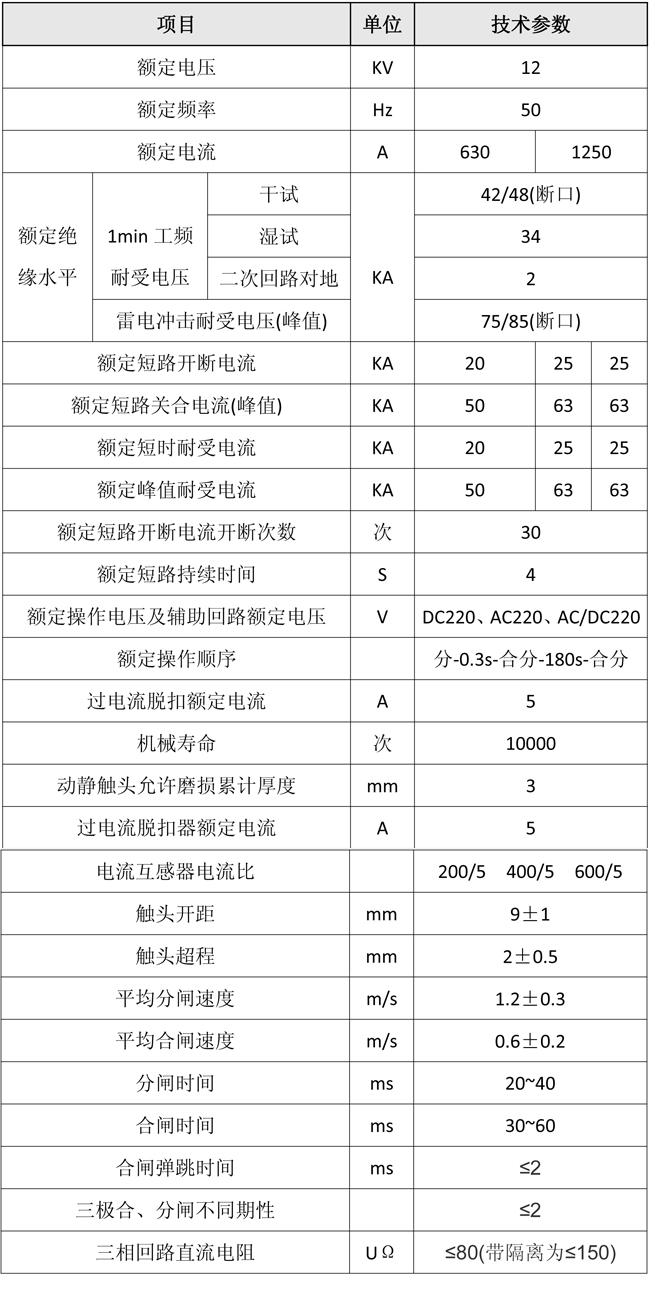

技术参数


外形尺寸
