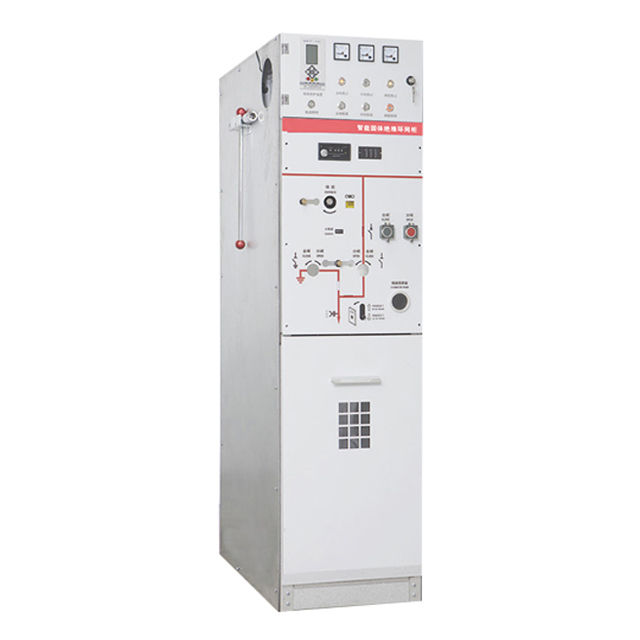

GTXGN-12固体绝缘全封闭环网单元
产品概述

GTXGN-12系列固体绝缘全封闭环网单元(简称环网单元)是一种全密封的供电单元,所有带电部件及 开关全密封在一个环氧塑脂壳体内,壳体内无任何气体。整个开关装置不受外部环境影响,确保运行 可靠性和人身安全性,并且实现了免维护。环网单元分户内和户外型。户外型是将户内型环网单元再 密闭在一个金属外壳内构成的多路环网供电单元。

环网单元适用于12kV、50Hz的三相交流配电系统,用于环网供电或终端供电^环网单元可安装在 工矿企业、住宅小区、学校、公园等的配电系统,也可装入紧凑式型箱式变电站中,用于配电变压器 的控制和保护。所以户内、户外型环网单元均可实现配电自动化。


性能特点

新型环保材料:

采用新型固体绝缘材料,符合环保要求,对环境和人身无任何污染和伤害;

真空灭弧:

采用先进的真空纵磁灭弧技术,可靠性高;

直动式隔离接地开关:

专利设计的直动式隔离开关,优化的电磁场结构,增加了运行的安全性;

全密封、全绝缘电缆进出线:

采用全密封、全绝缘式电缆头连接,安全可靠;

模块化、可扩展:

采用可扩展模块组合式配合的方式,紧凑尺寸、易于安装,安装简单、操作方便, 多种接线方案:根据用户需要,采用负荷开关或真空断路器保护等最佳组合方案,满足多种进出线回 路的需要;

断口可视:

通过面板上的观察窗,可以看到隔离开关位置,充分保证人员及设备的安全;

电动操作、FTU:

采用专用的电压互感器取电,给操作机构和FTU提供电源和测量保护电压信号。并安装专用的蓄电池和充电模块保证操作电源和FTU的不间断供电, 机构方式:可采用永磁操作机构或弹簧操作机构,方便用户自由选择。 智能控制器:采用ALYB系列微机综合保护器,实现智能化控制;

通讯接口:

预留通讯接口可实现远程自动化控制监测;

带负荷接地:

接地方式可快速接地,满足带负荷接地要求; 该产品结构简单,通用性强,多种模块相同结构、相同操作;

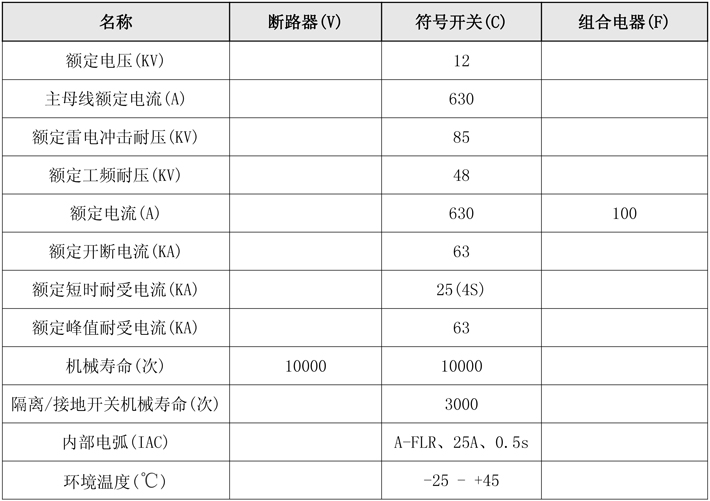

技术参数

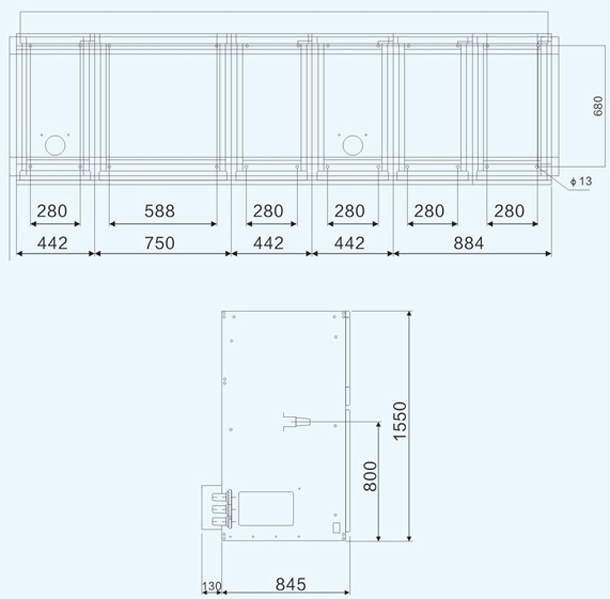

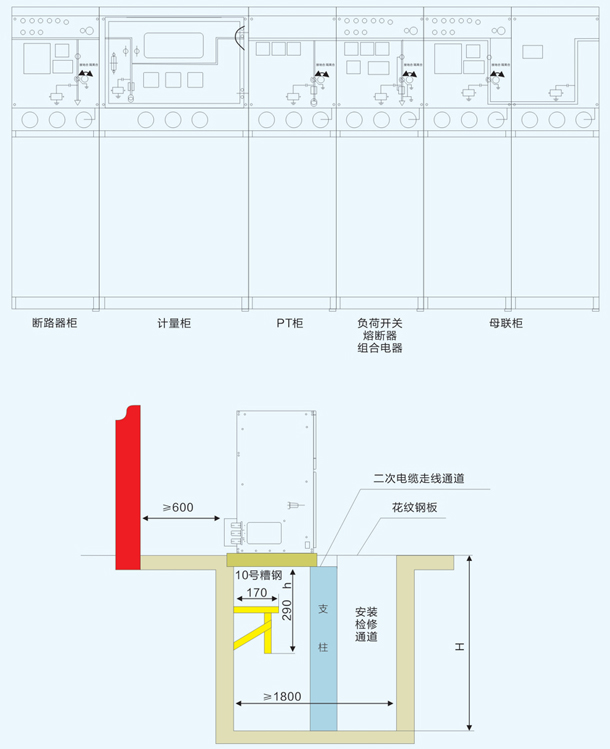

外形尺寸
